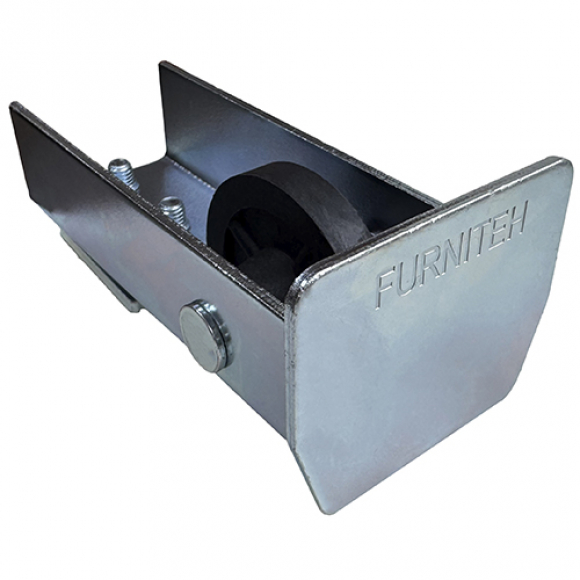

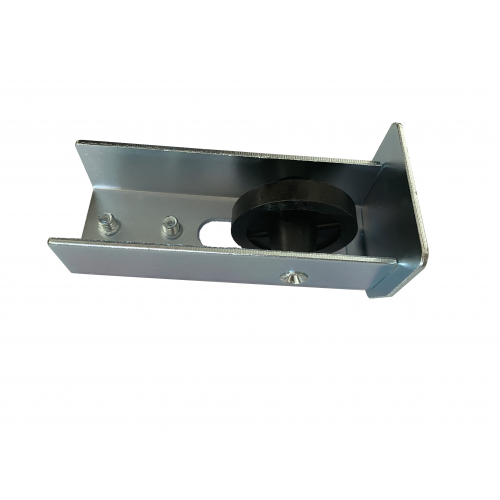

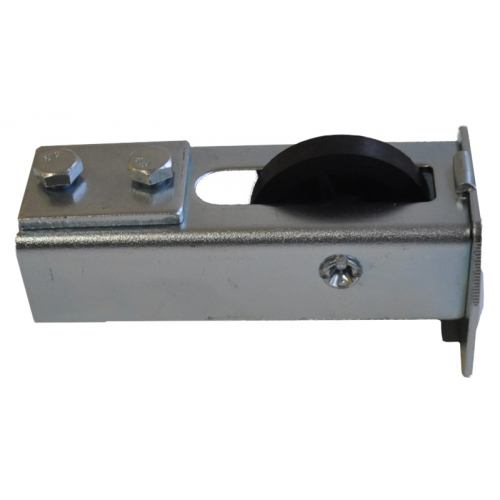

Накатной (концевой) ролик Фурнитех DL02A — стальной ролик на втулке, который устанавливается в торец направляющей шины откатных ворот и выполняет сразу две задачи: обеспечивает плавный заход створки в нижний уловитель MD10A при закрытии и частично разгружает роликовые опоры, перенося часть массы ворот на уловитель в положении покоя. Именно этот ролик первым контактирует с уловителем при каждом закрытии ворот — от его состояния напрямую зависит плавность работы всей системы и ресурс роликовых опор XL8SA.02. Совместим со всеми системами откатных ворот Фурнитех.

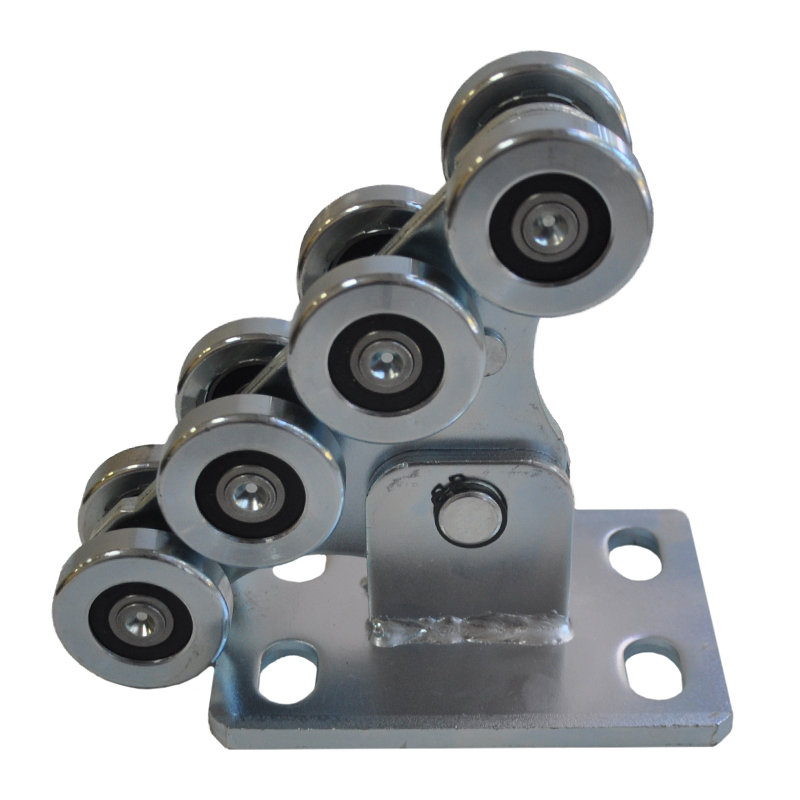

Другие типы комплектующих для откатных ворот, которые могут быть интересны:
DL02A — один элемент системы. Ниже другие комплектующие Фурнитех, с которыми он работает в одной связке. И ссылка на полный комплект с направляющей — всё необходимое для монтажа по выгодной цене.
Технические характеристики
| Артикул | DL02A |
| Тип изделия | Накатной (концевой) ролик для откатных ворот |
| Совместимость | Системы откатных ворот Фурнитех |
| Место установки | Внутрь направляющей шины (торец) |
| Функция | Заход в уловитель и разгрузка роликовых опор |
| Работа в паре | С нижним уловителем MD10A |
| Материал корпуса | Сталь |
| Тип ролика | На втулке |
| Количество на систему | 1 шт. |
| Производитель | Фурнитех (Китай) |
Как работает накатной ролик
При закрытии ворот ролик DL02A, установленный в торце направляющей шины, заходит в нижний уловитель MD10A. За счёт своей формы он плавно поднимает край направляющей вверх, переводя часть массы створки с роликовых опор XL8SA.02 на уловитель.
Это ключевой момент работы всей системы: без накатного ролика нагрузка в положении покоя полностью остаётся на роликовых опорах — подшипники работают под постоянной статической нагрузкой, что ускоряет их износ. При наличии DL02A система разгружается в статике, и ресурс опор существенно увеличивается.

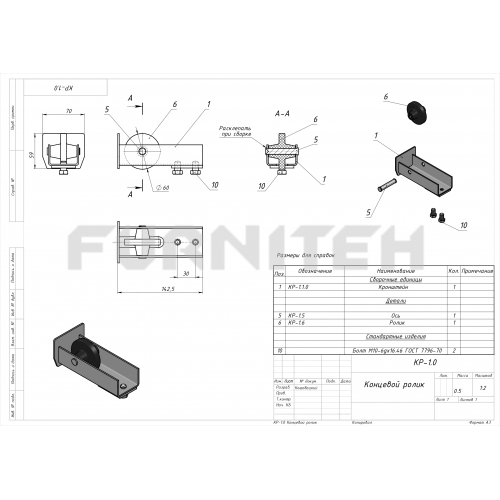

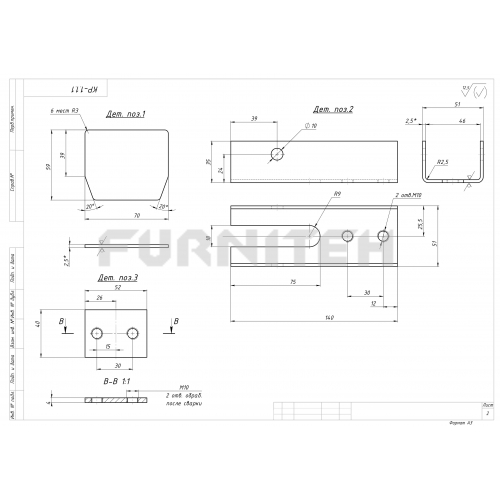

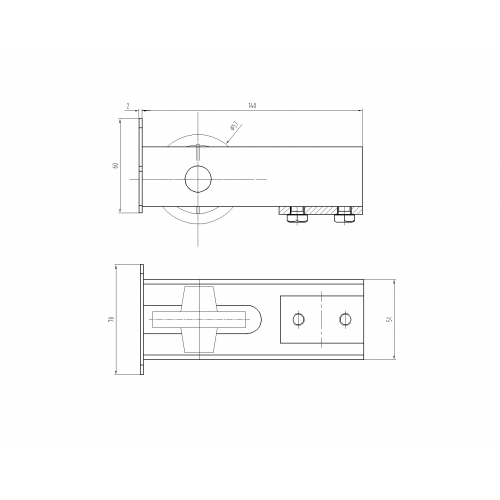

Устройство накатного ролика DL02A

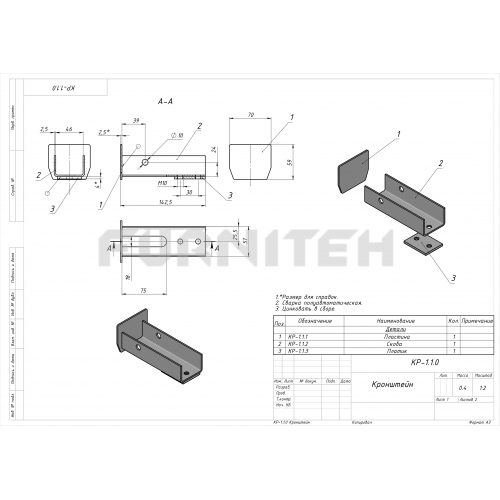

Стальной корпус
Корпус ролика изготовлен из стали — жёсткая конструкция выдерживает ударные нагрузки при закрытии ворот и не деформируется при многолетней эксплуатации. В отличие от пластиковых аналогов, стальной корпус не трескается при морозе и не разрушается при случайном ударе во время монтажа.

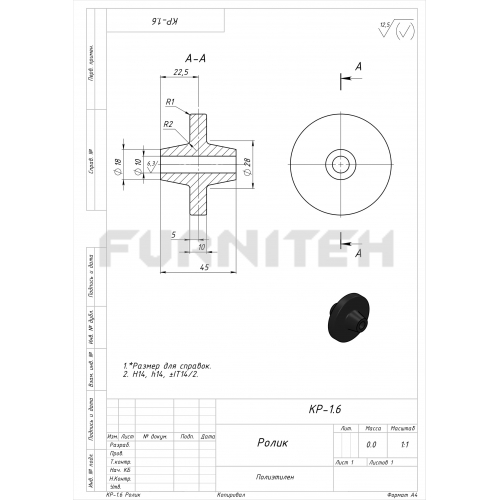

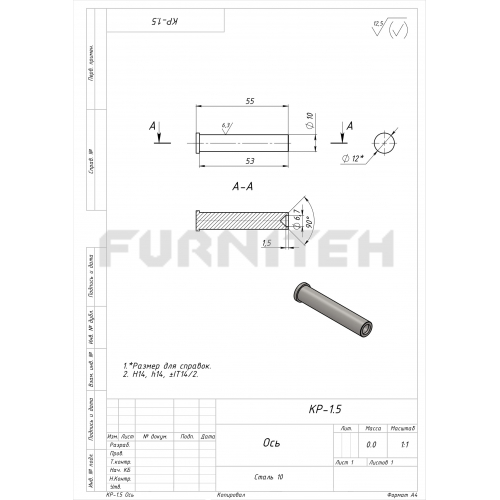

Колесо на втулке
Ролик вращается на втулке — конструкция обеспечивает плавное качение при заходе в уловитель и не создаёт скрипа при эксплуатации. Втулка не требует периодической смазки и рассчитана на весь срок службы ворот без замены.
Точная геометрия захода
Форма ролика рассчитана под геометрию уловителя MD10A: при закрытии он мягко заходит в направляющий паз уловителя без ударов и перекосов. Правильный заход обеспечивается только при использовании оригинальной пары DL02A + MD10A — не рекомендуется использовать ролики от других серий.
Фиксация в торце шины
Ролик устанавливается в торец направляющей шины Фурнитех и закрепляется болтовым соединением, образуя единый неподвижный узел с направляющей. При движении ворот ролик перемещается вместе с шиной и в момент закрытия заходит в уловитель, зафиксированный на фундаментном столбе.
- Разгружает роликовые опоры в статике — в закрытом положении часть массы ворот переносится с опор XL8SA.02 на уловитель MD10A; подшипники опор работают без постоянной статической нагрузки и служат дольше.
- Мягкое и точное закрытие ворот — ролик плавно заходит в уловитель, исключая удар металла о металл при каждом закрытии; система работает тихо и без рывков.
- Снижает ударные нагрузки на всю систему — амортизирующий заход в уловитель защищает от вибрационных нагрузок направляющую, опоры и автоматику.
- Обязателен при использовании автоматики — без накатного ролика привод работает с повышенным сопротивлением в конечной точке, что приводит к преждевременному износу двигателя и редуктора.
- Увеличивает ресурс всей системы — один недорогой элемент продлевает срок службы роликовых опор, уловителя и автоматики.
- Стальной корпус — не деформируется, не трескается на морозе, выдерживает многолетнюю эксплуатацию без замены при условии отсутствия механических повреждений.
- Полная совместимость с системой Фурнитех — геометрия ролика согласована с уловителем MD10A, направляющей шиной и всеми элементами серии без доработок.
