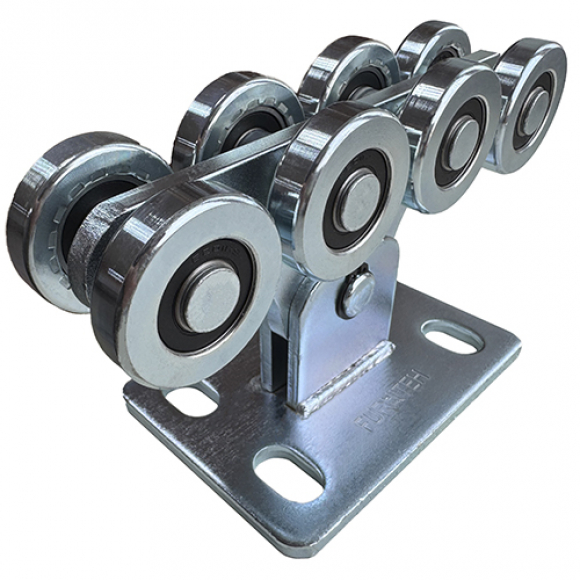

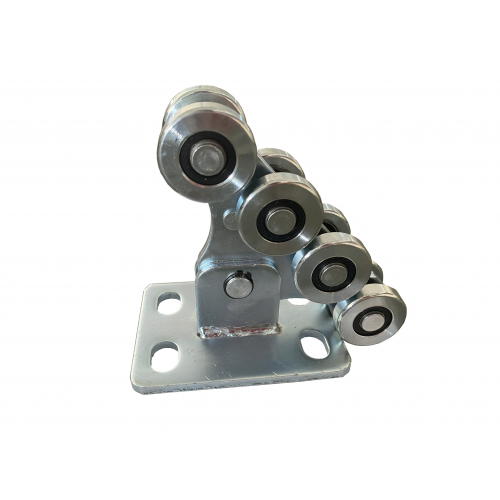

Роликовая опора Фурнитех XL8SA.02 — стальная 8-роликовая каретка для консольных откатных ворот массой до 400 кг, совместимая с направляющей шиной Фурнитех сечением 70×60×3,5 мм. Опора воспринимает нагрузку от полотна ворот и равномерно передаёт её на фундамент — ворота движутся, а каретка остаётся неподвижной на своём основании. Изделие поставляется комплектом 2 штуки и готово к монтажу без дополнительной настройки. Конструкция отверстий в основании предусматривает регулировку по горизонтали и вертикали, что упрощает выравнивание ворот при установке на неровном основании. Для более легкого монтажа и последующей регулировки рекомендуется установка регулировочных подставок.
Другие типы комплектующих для откатных ворот, которые могут быть интересны:

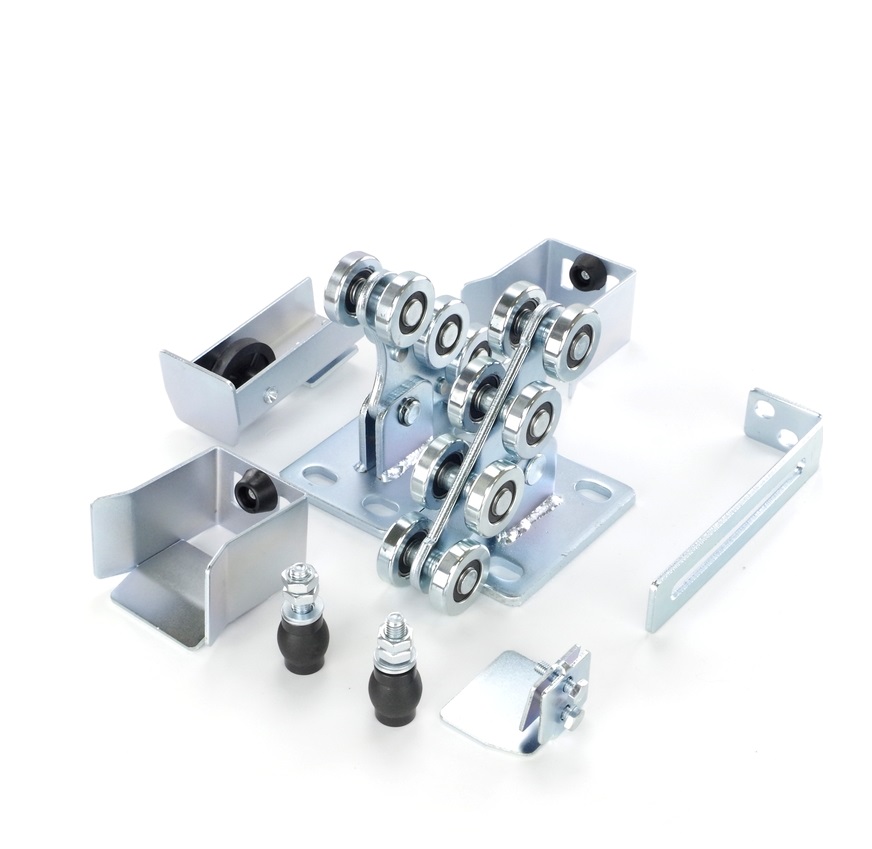

Роликовая опора — один из ключевых элементов системы откатных ворот, но не единственный. Ниже другие комплектующие Фурнитех, которые работают в одной системе с XL8SA.02. И ссылка на полный комплект с направляющей — всё необходимое для монтажа по выгодной цене.
Технические характеристики роликовой опоры
| Артикул | XL8SA.02 |
| Максимальная масса створки | 400 кг |
| Количество роликов | 8 шт. |
| Диаметр ролика | 48 мм |
| Масса опоры | 2,946 кг |
| Совместимая направляющая | Фурнитех, сечение 70×60×3,5 мм |
| Тип подшипника | 6201 (однорядный, закрытый) |
| Материал роликов | Сталь |
| Диапазон рабочих температур смазки | −40...+60 °C |
| Регулировка | По горизонтали и вертикали |
| Норма поставки | 2 шт. |
| Производитель | Фурнитех (Китай) |

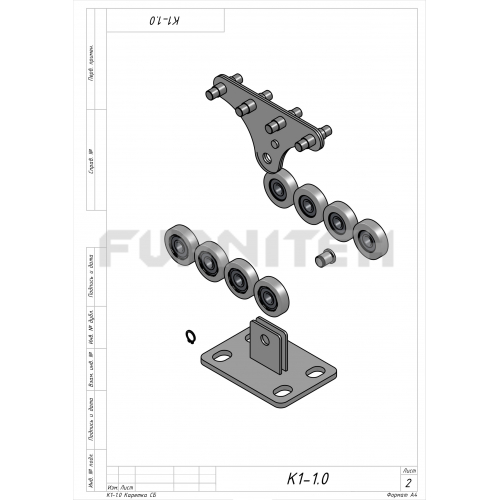

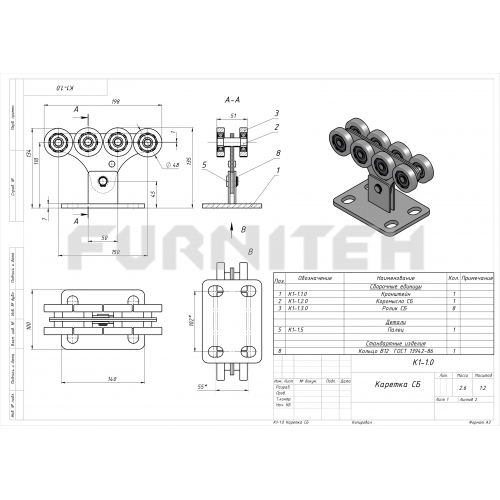

Устройство роликовой опоры XL8SA.02

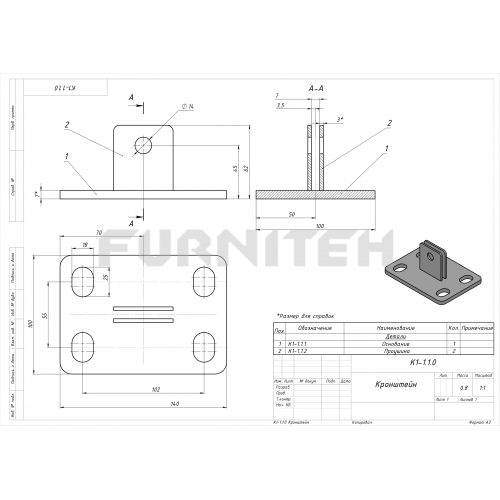

Корпус каретки
Монолитная конструкция коромысла и основания опоры исключает точки концентрации коррозии в местах сварных соединений. Корпус несёт полную статическую нагрузку от полотна ворот и передаёт её на подошву с анкерными отверстиями. В основании опоры предусмотрены отверстия с резьбой для точной и удобной регулировки положения при монтаже.

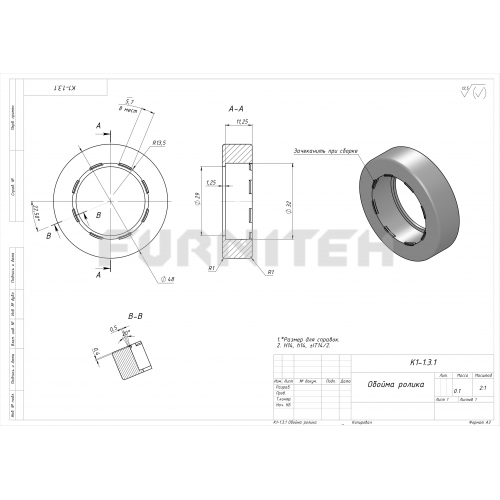

Стальные ролики — 8 штук диаметром 48 мм
Ролики расположены в два ряда по четыре — такая схема обеспечивает равномерное распределение нагрузки по длине шины и снижает давление на каждую точку контакта. Стальная поверхность ролика устойчива к деформации при ударных нагрузках — наезде на камень или наледь на шине — и не изнашивается так быстро, как полимерные аналоги.

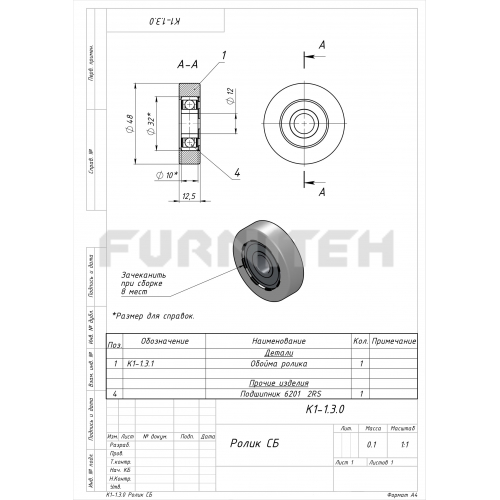

Подшипники 6201 — по одному на каждый ролик
Однорядные закрытые шарикоподшипники типа 6201 запрессованы в тело каждого ролика. Металлический пыльник защищает дорожки качения от попадания грязи, воды и дорожной пыли. Подшипники заправлены консистентной смазкой с рабочим диапазоном до −40 °C. Неразборная конструкция делает узел необслуживаемым на весь срок эксплуатации.

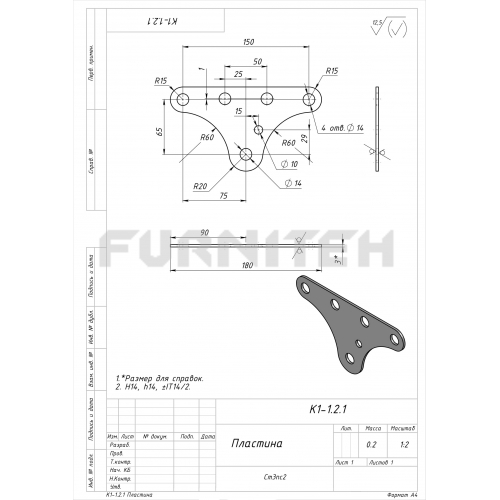

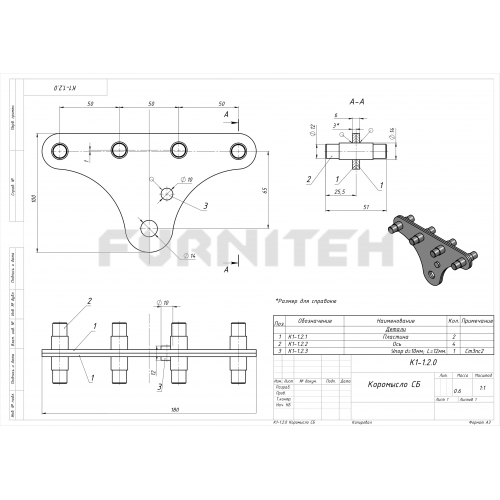

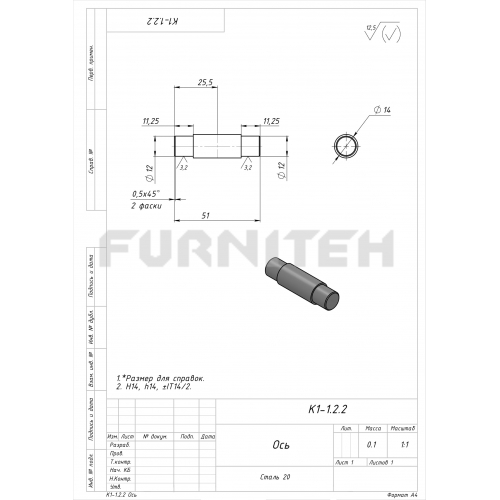

Коромысло с центральной осью
Коромысло опоры удерживает ряды роликов в заданном положении относительно шины и компенсирует незначительные отклонения направляющей от горизонтали. Центральная ось фиксируется стопорным кольцом, что исключает самопроизвольное смещение коромысла при боковых нагрузках во время движения ворот.

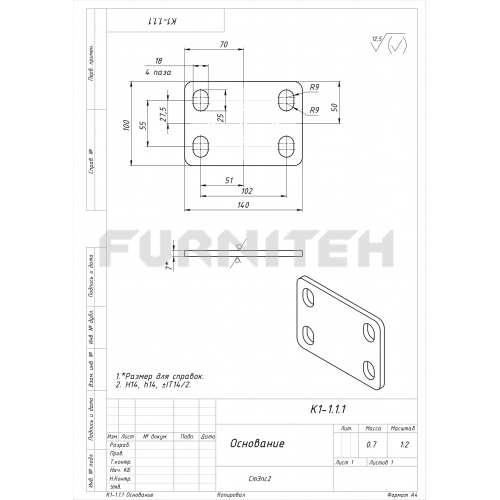

Подошва с регулировочными пазами
Основание опоры имеет продолговатые овальные отверстия для анкерных болтов, позволяющие смещать каретку по горизонтали и вертикали при монтаже. Регулировочный диапазон даёт возможность точно выставить плоскость движения ворот без вырубки и подрезки фундаментной площадки — финальное положение фиксируется после установки и выравнивания направляющей.
Совместимость с системой Фурнитех

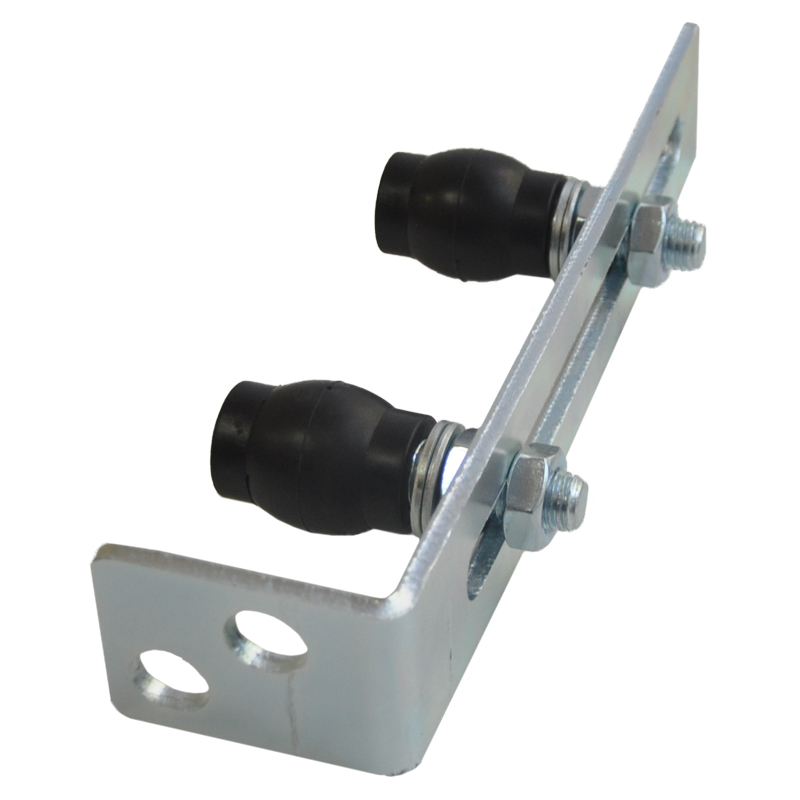

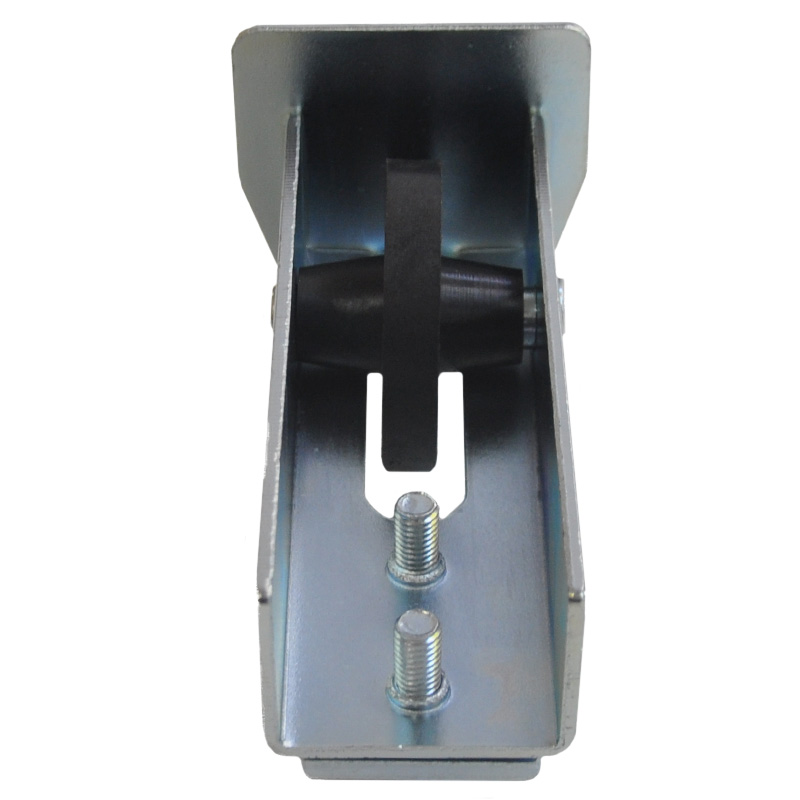

Опора XL8SA.02 спроектирована под направляющую шину Фурнитех сечением 70×60×3,5 мм и геометрически согласована со всеми элементами серии: накатным роликом DL02A, верхними поддерживающими роликами KJ03B, верхним и нижним уловителями. Все узлы образуют единую кинематически согласованную систему без подгоночных операций при монтаже.
- 8 роликов вместо 4 — нагрузка 400 кг распределяется на большее число точек опоры, снижая давление на каждый отдельный ролик и шину; ресурс опоры при интенсивной эксплуатации существенно выше, чем у 4-роликовых аналогов.
- Регулировка по двум осям — пазы в подошве позволяют точно выставить горизонталь и вертикаль прямо при монтаже без переделки фундамента и изготовления проставок.
- Закрытые подшипники 6201 — металлический пыльник блокирует попадание воды, песка и дорожной грязи в дорожки качения; опора сохраняет плавный ход даже после нескольких зим без обслуживания.
- Смазка до −40 °C — консистентная низкотемпературная смазка обеспечивает плавный ход ворот в сильные морозы без зависания привода и увеличенной нагрузки на двигатель.
- Стальные ролики — не деформируются при ударе о камень или наледь на шине, в отличие от полимерных аналогов, у которых скол обода приводит к рывкам при движении.
- Необслуживаемая конструкция — завальцованные подшипники не требуют дополнительной смазки на протяжении всего срока эксплуатации.
- Норма поставки 2 шт. — в упаковке сразу два кронштейна — стандартное количество для одних ворот; не нужно собирать комплект по одному.
- Полная совместимость с системой Фурнитех — работает с направляющей 70×60×3,5 мм, уловителями, накатным роликом DL02A и верхними роликами KJ03B без доработок и подгонки.
